Descriere

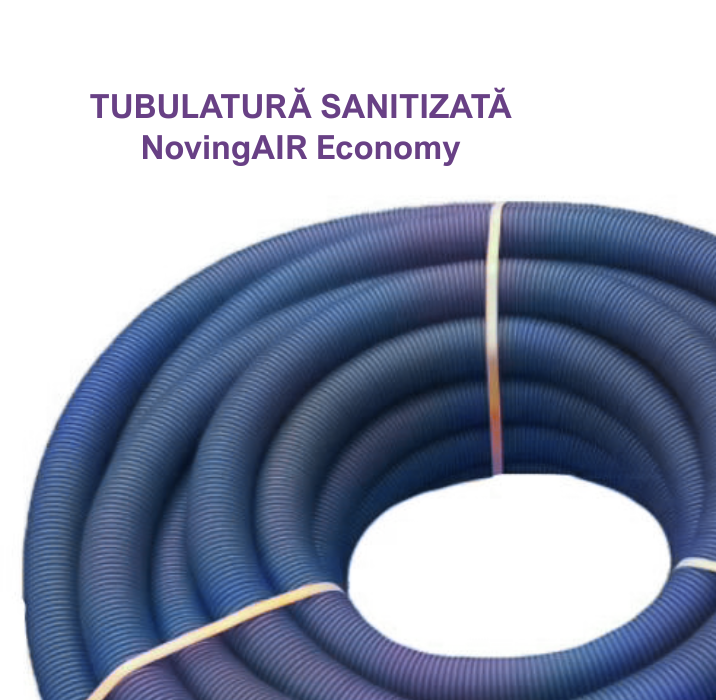

Tubulatura sanitizata, flexibila cu rol antistatic, antibacterian si antifungic NovingAIR Economy din polietilena reciclata cu diametrul exterior 77mm si diametrul interior 68mm, 50 ml/colac.
Poti extinde diametrului interior cu 5mm, de la 63 la 68mm, iar la exterior cu doar 2mm, de la 75 la 77mm. Astfel tubulatura este perfect compatibila cu orice sistem de pe piata, inclusiv cu sistemul de plenumuri si distribuitoare NovingAIR BLUE, cu ajutorul garniturilor speciale de etansare BLUE.
Se poate transporta astfel un debit cu 20% mai mare, cu pierderi de sarcina reduse cu 10%! Calculul de debit nominal se poate face la 40m3/h in loc de 30m3/h cum e cazul tubulaturilor obisnuite de 75mm.), pentru o viteza standard de 3m/s.
AVANTAJE: Un sistem de ventilare mai silentios, care poate transporta debite mai mari cu pierderi de sarcina mai mici si nivel de zgomot mai redus.
Tubulatura permite ca debit uzual la o viteza de 3m/s de 40m3/h fata de 30-33m3/h pentru tubulatura clasica DN75.
| TUBULATURA | Diametru interior (mm) | Diametru interior (m) | Viteza aer (m/s) | Sectiune (m2) | Debit (m3/h) |
| ECONOMY 77/68 | 68 | 0,068 | 3 | 0,0036 | 39,2 |
| Concurenti | 61 | 0,061 | 3 | 0,0029 | 31,5 |
CARACTERISTICI GENERALE
CONSTRUCTIE

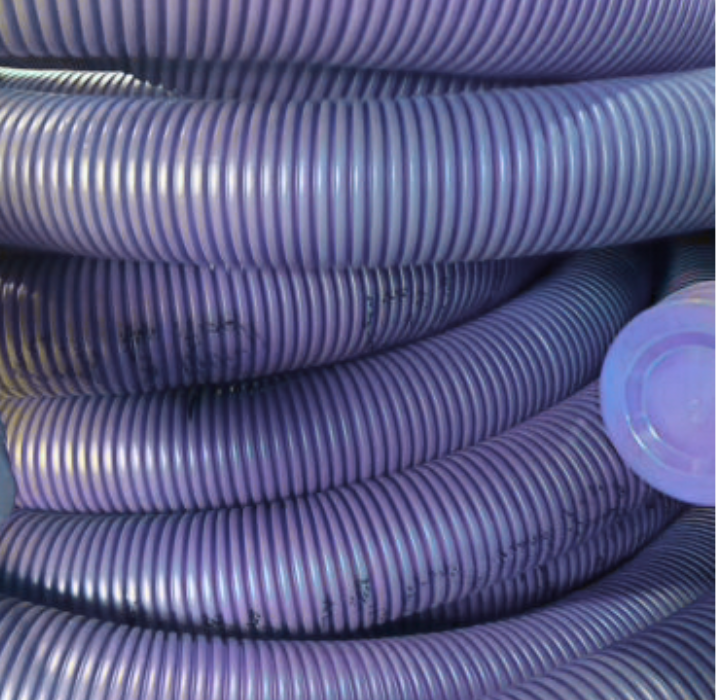

Țeavă cu perete dublu, albastra la exterior si alba la interior, din polietilena reciclata, cu strat interior lis și ondulat în exterior. Dimensiuni interne 68mm/externe 77mm.
UTILIZARE
Sisteme de aspirație, ventilație naturală, ventilație mecanică controlată (CMV), controlul umidității, căldură și condiționare.
INSTALARE
Subteran în tranșee, subteran în cavități de perete, în tavanele false, suspendate cu bride de prindere.
LIMITĂ DE UTILIZARE
-20 ° C / +60 ° C.
CARACTERISTICI CHIMICE
Fără alogeni
CONDUCTIVITATE TERMICĂ
2,8 W / m2 / K (valoare analitică @ 20 ° C)
UNDE SE INSTALEAZĂ
– Cavități de perete
– În interiorul stratului izolator
– În interiorul tavanelor suspendate
– În interiorul compartimentelor tehnice
– Sub sapa
– Subteran conform UNI ENV 1046
REZISTENT LA TEMPERATURĂ
Temperatura de topire a compusului din care este realizată conducta este mai mare de 130 ° C și temperatura de aprindere a acestuia este peste 350 ° C. Pentru a garanta durabilitatea sistemului este recomandat ca țeava să nu fie poziționată în contact direct cu suprafețe mai calde de 60 ° C.
STRUCTURA CORUGATĂ
Protejați conducta de șocuri și încărcări punctuale și se recomandă evitarea așezării în contact cu corpuri ascuțite, cum ar fi bare de armare, pinteni de cărămidă, piese metalice ascuțite, șuruburi sau vârfuri.
MANIPULARE ȘI DEPOZITARE
– În caz de depozitare prelungită, așezați rolele în poziție orizontală și evitați contactul direct între role și suprafața solului
– În timpul manipulării, evitați căderea, târârea sau rularea țevilor, în special pe suprafețe neregulate sau în prezența unui material care le poate deteriora
– În prezența temperaturii sub 5 ° C, PE își reduce caracteristica de elasticitate și rezistență la impact, în aceste condiții este recomandabil să acordați mai multă atenție în timpul fazelor de descărcare și manipulare.
AMBALARE
Toate rolele de tubulatura sunt protejate pe palet de o pungă de plastic.
INSTALARE
Permite o instalare rapida, fara unelte speciale, cu sistemele complete de ventilatie NovingAIR BLUE.
TRANSPORT
Transportul se adaugă separat, în funcție de cantitate. Chiar dacă un colac cântărește doar 25 kg, volumul său îl face echivalentul unei greutăți de 182 kg, conform calculului volumetric (L × l × h × 300).
